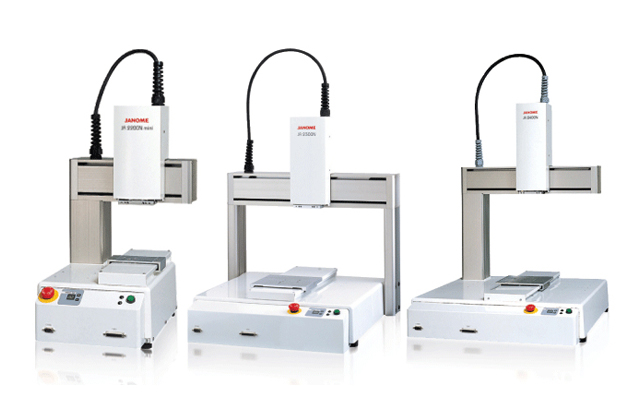

DTR Series

07_DTR

제품특징

  • ㆍ고강성 구조
    • - 고강성 알루미늄 사출제를 채용한 세련된 Frame 구조.
    • - 밀폐된 테이블 구조로 외부 분진 완벽 차단.
  • ㆍ고성능성 및 고기능성
    • - 디스펜싱 전용 헤드 브라켓 사용으로 니들 각각의 미세위치 조정이 가능.
    • - ±0.007mm의 반복 정밀도 실현.
    • - 사용자 위주의 초간편한 Teaching 방법 및 편집 기능.
    • - 빠른 시작을 위한 Set-Up
  • ㆍ향상된 편리성
    • - 간단한 조작으로 누구나 사용 가능한 전용 Dispensing Software.
    • - 협소한 작업 공간에서도 설치가 가능한 Compact Size.
    • - 손쉬운 모델 변경과 대형 메모리 채택으로 다품종 소량생산에 적합함.
    • - 서랍식 구조 채택으로 간편하고 쉬운 유지 보수.
    • - 각종 Error 메시지 표시 기능 및 알람 기능.

제품사양

Item Model JR2203N JR2204N JR2303N JR2304N JR2403N JR2404N
Number of axis 3 4 3 4 3 4
작업범위(mm) X, Y축 200 x 200 200 x 200 300 x 320 300 x 320 400 x 400 400 x 400
Z축 50 100 150
R축(회전) - ±360° - ±360° - ±360°
적정하중 Work(kg) 7 11
Tool(kg) 3.5 6
이동속도 (mm/s)
( ) 셋팅범위		 X, Y축(PTP) 700 (7~700) 800 (8~800) 800 (8~800)
Z축((PTP) 250 (2.5~250) 320 (3.2~320) 320 (3.2~320)
R 축 (PTP) (°/s) - 600 - 800 - 800
X.Y.Z(연속경로) 500 (0.1~500) 800 (0.1~800) 800 (0.1~800)
반복정밀도 (mm) X, Y축 ±0.006 ±0.007 ±0.007
Z축 ±0.006 ±0.007 ±0.007
R축(회전) - ±0.01 - ±0.01 - ±0.01
사이즈 (mm) W X D X H 320 x 387 x 540 560 x 528 x 650 584 x 628 x 800
무게 (kgf) 18 35 42
소비 전원 Voltage AC180~250V,
Capacity 200[VA]
프로그램 입력 방법 Teaching Pendant, PC software
포지션 데이터 입력 MDI(Manual Data Input), Direct teaching, Remote(JOG)
포지션 콘트롤 PTP, CP(3dimensional straight line/circular arc interpolation)
프로그래밍 용량 Max. 255
데이터 메모리 용량 Max. 30,000 포인트
외부 인터페이스 RS232C 1ch (PC), RS422C 1ch (Teaching Pendant)
외부 입출력 16(IN), 16(OUT)
단순한 PLC 기능 100 프로그램(프로그램 당 1,000 스텝)
